Перепрошивка ECU Mercedes-Benz ML 63 AMG W166 через KESS V2: полный процесс от снятия до установки

Mercedes W166: снятие и перепрошивка ECU через KESS V2 — пошаговая инструкция

Перепрошивка электронного блока управления двигателем — это сложная процедура, требующая точного подключения оборудования, стабильного электропитания и обязательного сохранения оригинального файла. Ошибка на любом этапе может привести к повреждению ECU или невозможности запустить двигатель.

В этой статье я показываю практический процесс работы с блоком управления двигателем автомобиля Mercedes-Benz ML 63 AMG W166 2014 года. Процедура включает поиск и снятие ECU, вскрытие корпуса, подключение программатора KESS V2, считывание оригинальной прошивки, запись изменённого файла и последующую герметизацию блока.

Важно: материал предназначен для образовательных целей. Конкретная распиновка, протокол подключения и совместимость оборудования должны проверяться для точной модели и аппаратной версии ECU.

Видео: перепрошивка ECU Mercedes ML 63 AMG W166

Ниже представлен полный видеопроцесс работы с блоком управления.

Что такое ECU

ECU — Engine Control Unit, или электронный блок управления двигателем. Он получает информацию от многочисленных датчиков автомобиля и управляет основными параметрами работы двигателя, включая:

• подачу топлива;
• угол зажигания;
• давление наддува;
• положение дроссельной заслонки;
• ограничения крутящего момента;
• работу систем контроля выбросов;
• защитные режимы двигателя.

Прошивка ECU содержит программный код и калибровочные таблицы, определяющие поведение двигателя в разных условиях.

Перепрограммирование блока может использоваться для восстановления повреждённого программного обеспечения, обновления калибровок, переноса данных на другой совместимый блок или изменения параметров управления двигателем.

Автомобиль и используемое оборудование

Работа выполнялась с автомобилем:

• модель: Mercedes-Benz ML 63 AMG;
• кузов: W166;
• год выпуска: 2014;
• двигатель: AMG V8 с двойным турбонаддувом.

В процессе использовались:

• программатор KESS V2 Master;
• ноутбук с программным обеспечением программатора;
• внешний стабилизированный источник питания;
• стенд для работы с открытым ECU;
• адаптеры и соединительные провода;
• контактные щупы;
• инструменты для снятия и вскрытия блока;
• материалы для повторной герметизации корпуса.

Перед началом работы необходимо убедиться, что версия программного обеспечения, используемый протокол и схема подключения соответствуют конкретной аппаратной версии ECU.

1. Поиск ECU в Mercedes W166

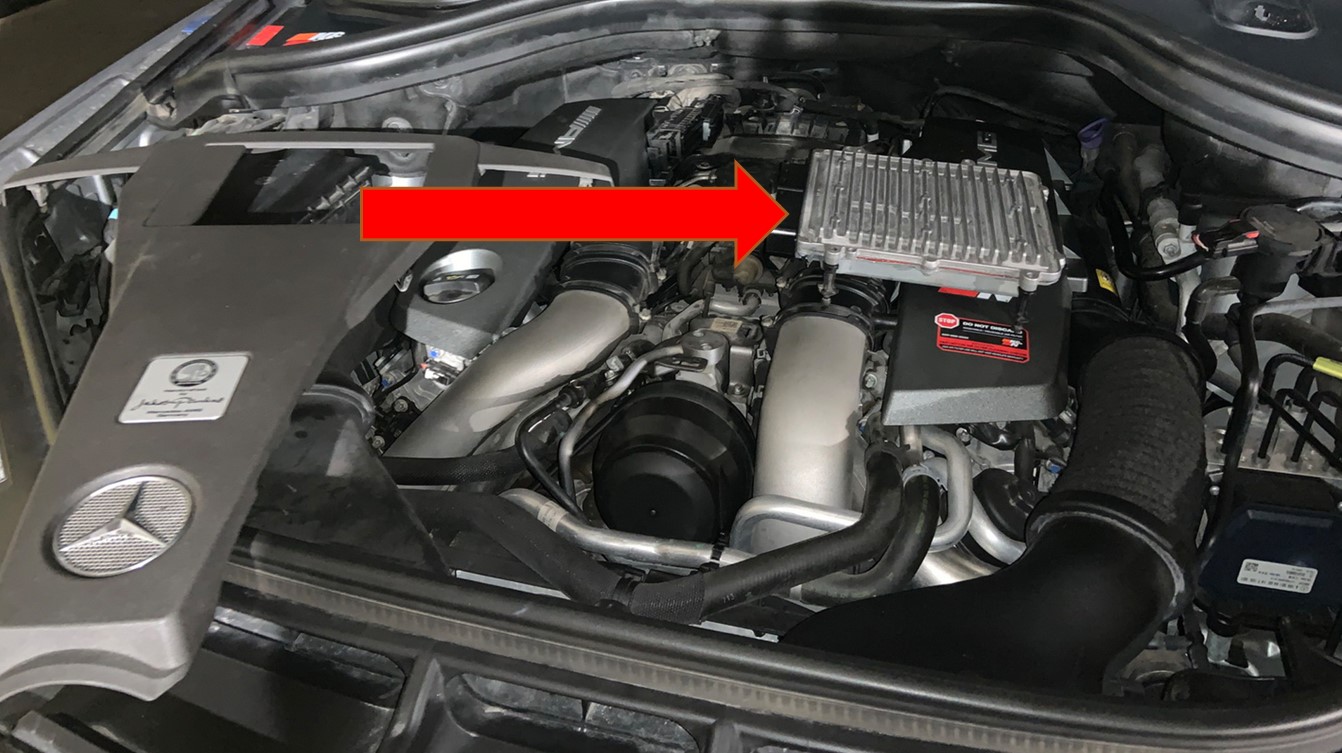

Первый этап — определить расположение электронного блока управления двигателем.

В моторном отсеке Mercedes ML 63 AMG установлено несколько электронных модулей, поэтому перед снятием важно точно идентифицировать нужный блок. Не следует отсоединять разъёмы, ориентируясь только на внешний вид корпуса.

Для идентификации необходимо проверить:

• маркировку производителя;
• номер детали Mercedes-Benz;
• номер аппаратного обеспечения;
• номер программного обеспечения;
• тип установленного процессора;
• совместимость блока с выбранным протоколом KESS V2.

Перед отсоединением ECU необходимо выключить зажигание, убрать ключ или отключить систему бесключевого доступа от активного взаимодействия с автомобилем и дождаться перехода электронных систем в спящий режим.

2. Снятие блока управления двигателем

После определения расположения ECU можно переходить к демонтажу.

Общий порядок действий выглядит следующим образом:

1. Обеспечить безопасное отключение питания автомобиля.
2. Освободить доступ к блоку управления.
3. Разблокировать фиксаторы электрических разъёмов.
4. Аккуратно отсоединить разъёмы, не натягивая проводку.
5. Открутить крепления ECU.
6. Извлечь блок из моторного отсека.
7. Осмотреть разъёмы и корпус на наличие влаги, коррозии или повреждений.

Необходимо сфотографировать первоначальное положение блока, проводки и креплений. Это упростит последующую установку.

Нежелательно прикасаться к контактам разъёмов руками или класть снятый ECU на металлическую поверхность.

3. Вскрытие корпуса ECU

Корпус блока управления герметизируется, поскольку ECU работает в условиях перепадов температуры, вибраций и повышенной влажности.

При вскрытии важно не повредить:

• печатную плату;
• дорожки и электронные компоненты;
• внутренние соединения;
• разъёмы;
• уплотнительную поверхность корпуса.

Старый герметик необходимо отделять постепенно. Нельзя глубоко вводить инструмент внутрь корпуса, поскольку печатная плата может располагаться близко к краям.

Чрезмерный нагрев также опасен: высокая температура может повредить компоненты, пластиковые части разъёмов или заводские соединения.

После снятия крышки следует визуально проверить плату. На ней не должно быть следов влаги, окисления, перегрева или механических повреждений.

4. Определение точек подключения программатора

Для стендового программирования необходимо найти правильные точки подключения.

В зависимости от типа ECU и используемого протокола могут потребоваться линии:

• постоянного питания;
• питания после включения зажигания;
• массы;
• CAN High;
• CAN Low;
• Boot;
• Reset;
• дополнительные сервисные или синхронизирующие контакты.

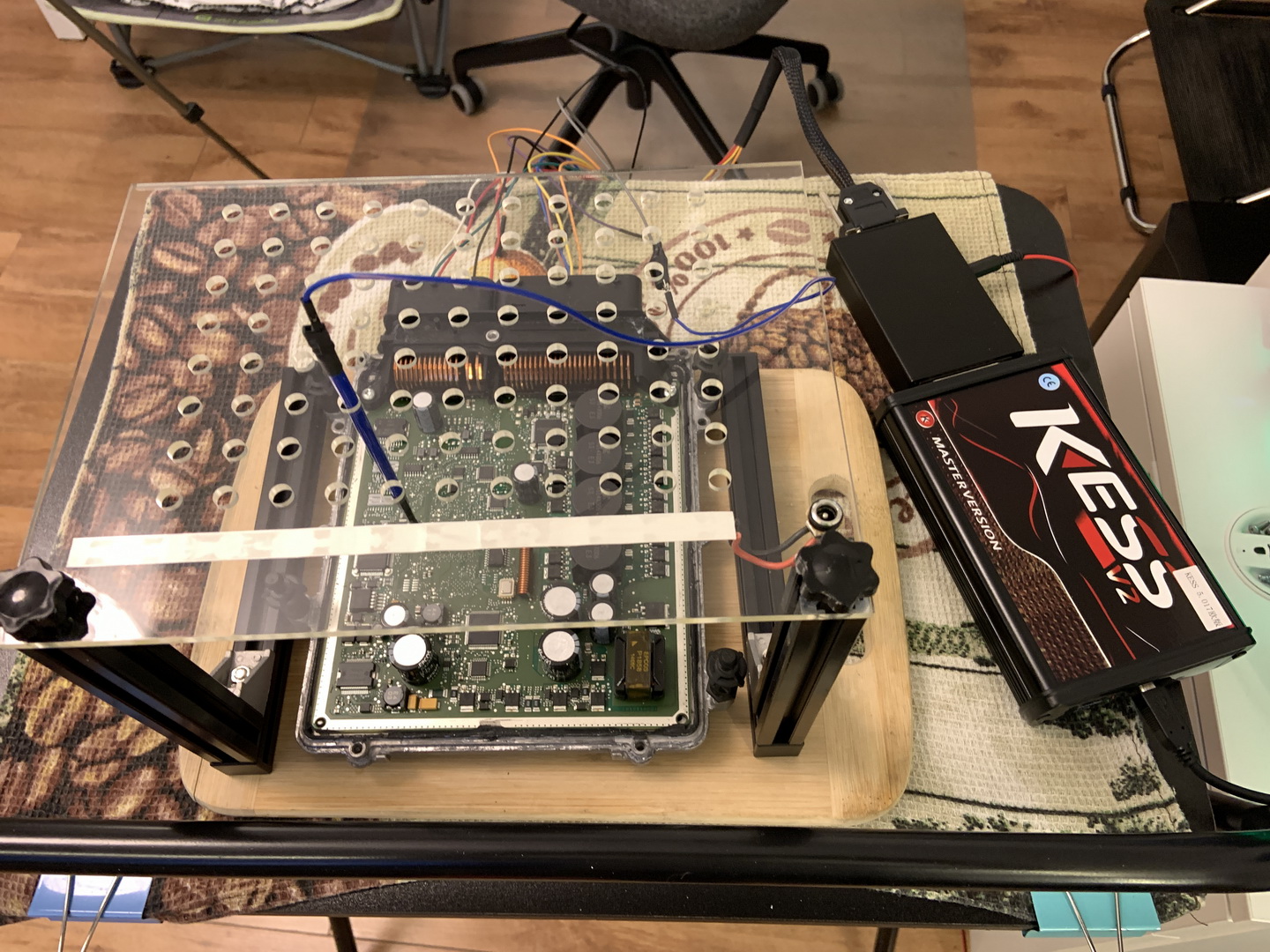

На фотографиях и в видео показан рабочий стенд с контактной пластиной и щупами. Такая конструкция позволяет удерживать соединения в заданном положении во время чтения и записи.

Однако распиновку нельзя выбирать только по визуальному сходству платы. Даже внешне похожие блоки могут иметь разные аппаратные версии и схемы подключения.

Перед подачей питания необходимо несколько раз проверить:

• расположение каждой точки;
• полярность;
• отсутствие короткого замыкания;
• качество фиксации щупов;
• напряжение источника питания;
• ограничение потребляемого тока.

5. Подготовка стенда и подключение KESS V2

Во время программирования ECU должен получать стабильное питание. Кратковременное падение напряжения или случайное отключение контакта может прервать запись.

Рабочее место должно быть организовано так, чтобы провода не перемещались, а щупы не могли соскользнуть с контактных площадок.

Перед запуском программы необходимо:

1. Подключить ECU к стенду согласно проверенной схеме.
2. Соединить программатор KESS V2 с ноутбуком.
3. Подключить программатор к ECU.
4. Проверить напряжение источника питания.
5. Убедиться, что щупы надёжно зафиксированы.
6. Выбрать в программе правильную марку, модель, тип ECU и протокол.
7. Выполнить идентификацию блока, если она поддерживается.

Если полученная идентификационная информация не соответствует ожидаемой, продолжать операцию не следует.

6. Считывание оригинальной прошивки

Перед внесением любых изменений необходимо считать и сохранить оригинальные данные ECU.

Файл следует хранить в нескольких копиях. В названии желательно указать:

• модель автомобиля;
• год выпуска;
• номер ECU;
• аппаратную версию;
• программную версию;
• пробег автомобиля;
• дату считывания;
• тип прочитанных данных.

Пример названия:

Mercedes_ML63_W166_2014_ECU_Original_Backup_2026-07-18.bin

Оригинальную резервную копию нельзя изменять или перезаписывать. Для дальнейшей работы следует создать отдельную копию файла.

7. Подготовка файла к записи

Изменённый файл должен соответствовать конкретному ECU и считанной программной версии.

Перед записью необходимо проверить:

• совпадение аппаратных идентификаторов;
• совпадение программной базы;
• корректность размера файла;
• наличие необходимых контрольных сумм;
• поддержку автоматической коррекции контрольных сумм программатором;
• отсутствие повреждений файла;
• происхождение и назначение внесённых изменений.

Использование случайного файла от другого автомобиля или другой версии ECU может привести к невозможности запуска двигателя и необходимости аварийного восстановления блока.

Особенно важно различать изменение калибровочной области и полную запись содержимого памяти. Эти операции могут использовать разные режимы и предъявлять разные требования к файлу.

8. Запись прошивки в ECU

После полной проверки подключения и файла можно запускать запись.

Во время программирования нельзя:

• отключать питание;
• закрывать программу;
• перезагружать ноутбук;
• отсоединять USB-кабель;
• перемещать стенд;
• касаться щупов;
• запускать другие ресурсоёмкие процессы на компьютере;
• допускать переход ноутбука в спящий режим.

Следует дождаться сообщения об успешном завершении операции. Даже если индикатор прогресса некоторое время не изменяется, нельзя прерывать процесс без обоснованной причины.

После записи программа может выполнить проверку данных, коррекцию контрольных сумм или предложить определённую последовательность выключения и повторного включения питания. Эти указания необходимо соблюдать.

9. Проверка после записи

После завершения программирования ECU не следует сразу герметизировать.

Сначала необходимо убедиться, что:

• блок правильно идентифицируется;
• связь с программатором сохраняется;
• программа не показывает ошибок записи;
• записанный файл соответствует выбранному;
• ECU отвечает после отключения и повторной подачи питания.

При наличии подходящего оборудования может выполняться дополнительное контрольное чтение или сравнение записанных данных. Возможность такой проверки зависит от конкретного протокола.

Только после успешной проверки можно переходить к закрытию корпуса.

10. Очистка и повторная герметизация ECU

Качественная герметизация не менее важна, чем сама запись прошивки. Плохо закрытый корпус может пропускать влагу, что со временем приведёт к коррозии и отказу электроники.

Перед нанесением нового герметика необходимо:

1. Удалить остатки старого уплотняющего материала.
2. Очистить контактные поверхности корпуса.
3. Убедиться, что внутрь не попали частицы герметика или металлическая стружка.
4. Проверить правильность положения крышки.
5. Нанести подходящий герметик равномерным непрерывным слоем.
6. Закрыть корпус и обеспечить равномерное прижатие.
7. Выдержать время полимеризации, указанное производителем материала.

Герметик должен быть совместим с электроникой и температурными условиями моторного отсека. Некоторые составы при отверждении выделяют вещества, способные вызвать коррозию металлических элементов.

Не следует использовать чрезмерное количество материала: его избыток может попасть внутрь корпуса.

11. Установка ECU обратно в автомобиль

После завершения герметизации блок устанавливается в обратном порядке.

Необходимо:

• закрепить ECU на штатном месте;
• правильно установить все кронштейны;
• подключить разъёмы до полного срабатывания фиксаторов;
• проверить, что проводка не натянута;
• восстановить ранее снятые защитные элементы;
• подключить питание автомобиля;
• выполнить первичный запуск.

Перед запуском двигателя желательно включить зажигание и проверить наличие диагностической связи.

После запуска необходимо обратить внимание на:

• стабильность холостого хода;
• предупреждения на приборной панели;
• необычные звуки;
• запах топлива;
• наличие утечек;
• диагностические ошибки;
• температуру двигателя;
• корректность показаний датчиков.

Первую поездку после программирования лучше выполнять спокойно, контролируя параметры двигателя с помощью диагностического оборудования.

Основные риски при программировании ECU

Перепрошивка блока управления связана с несколькими потенциальными рисками.

• Нестабильное питание
  • Падение напряжения во время записи может повредить содержимое памяти ECU.
• Неправильная распиновка
  • Ошибочное подключение питания или сигнальных линий способно повредить электронные компоненты блока.
• Несовместимый файл
  • Прошивка от другой аппаратной или программной версии может привести к отсутствию запуска двигателя.
• Соскальзывание щупа
  • Потеря контакта в процессе записи может прервать операцию.
• Ошибки контрольной суммы
  • Некорректная контрольная сумма может привести к отклонению файла самим ECU.
• Недостаточная герметизация
  • Попадание воды и конденсата внутрь блока может вызвать коррозию и последующий отказ электроники.
• Несоблюдение местных требований
  • Изменение заводских калибровок может влиять на гарантию, страховое покрытие, уровень выбросов и соответствие автомобиля требованиям законодательства. Перед эксплуатацией автомобиля необходимо учитывать правила конкретной страны или провинции.

Практические рекомендации

Перед началом работы полезно придерживаться нескольких правил:

• всегда сохранять оригинальную прошивку;
• создавать не менее двух резервных копий;
• проверять распиновку по нескольким надёжным источникам;
• использовать стабилизированный источник питания;
• отключать спящий режим ноутбука;
• надёжно фиксировать провода и щупы;
• не выполнять запись при сомнениях в совместимости файла;
• не герметизировать блок до завершения проверки;
• после установки выполнить диагностику автомобиля;
• сохранять журнал всех выполненных операций.

Хорошая документация особенно важна, если в дальнейшем потребуется восстановить заводское состояние ECU.

Заключение

Стендовая перепрошивка ECU Mercedes-Benz ML 63 AMG W166 состоит не только из чтения и записи файла. Полный процесс включает безопасное снятие блока, аккуратное вскрытие корпуса, проверку точек подключения, обеспечение стабильного питания, создание резервной копии и качественную повторную герметизацию.

Наиболее важные этапы — это правильная идентификация ECU, проверка распиновки, сохранение оригинальных данных и предотвращение отключения питания во время записи.

В представленном видео можно увидеть весь практический процесс: от поиска блока управления под капотом до его программирования на стенде с помощью KESS V2 и подготовки к обратной установке в автомобиль.

Дисклеймер

Материал носит исключительно информационный и образовательный характер. Работа с электронными блоками управления требует специальных знаний и оборудования. Автор не несёт ответственности за повреждение ECU, двигателя, электрической системы автомобиля или другие последствия самостоятельного повторения показанных действий.

Перед программированием необходимо проверить совместимость оборудования, протокола, распиновки и файла прошивки с конкретной аппаратной версией блока.
